钛合金棒材超声自动检查仪器

2020-08-03

钛合金棒材超声自动检查仪器介绍

钛合金棒材超声自动检查仪器是一台用于对棒材内部缺陷(内外穿透伤、折叠、夹杂、裂缝、伤痕、裂纹、凹坑、分层等内部横向伤、纵向伤)进行超声检测,在线实现全自动多通道检测扫查的综合设备。


飞泰检查仪器有限公司是我国为数不多的既可研制探伤仪器、电器控制、又可加工生产机械设备的单位。



钛合金棒材超声探伤设备


棒材检测要求

(1)棒材直径:φ10~800 mm

(2)棒材长度: 0.3~12 mm

(3)最大单重:300Kg

(4)材料:30CrMo、34CrMo、37Mn

(5)棒材表面状态:精车

(6)棒材弯曲度:≤ 2mm/M;整根测试钛合金棒长度方向切向弯曲不超过5毫米

(7)检测范围:棒材直段部位110% 覆盖。

(8)检验线速度: 10~60 m/min无极可调

(9)棒材直段部位检测速度:如:

     Φ200×500㎜单只棒材检测全过程约90秒左右


钛合金棒材超声自动检查仪器探伤检查工艺

设备由8通道超声波检测仪器及机械部分组成。该设备棒材检测采用横进横出。上料装置将棒材拨送至旋转辊道上,旋转辊道驱动棒材原地旋转,检测探头沿直线导轨水平运动,通过感应开关感应到棒材端部时停止,探头落下开始检测,探头沿棒材表面直线移动,完成对棒材棒体部分的螺旋线式全覆盖扫查。探头与棒材探伤表面以水做为耦合剂。扫查完毕下料装置动作将棒材拨送至下料台架,根据有无缺陷将棒材送至正废品料槽。

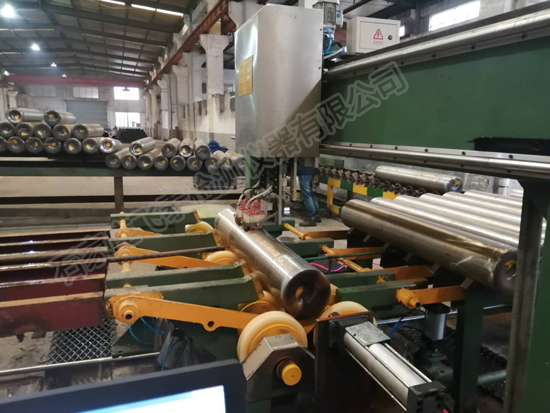

钛合金棒材超声探伤系统展示


钛合金棒材超声自动检查仪器电气控制系统

探伤设备的电气控制系统安装在单独的电气柜中,操作柜用于控制探伤设备的钢棒传送,实现钢棒自动上下料、分选、定心、缺陷信号报警、升降台自动定心等动作,使设备完成自动探伤。为方便操作设有手动和自动控制。为防止干扰信号,主要器件选用富士的变频器和欧姆龙可编程序控制器。采用交流变频传动,传动速度变频无级可调。


⑴设备工作方式的选择:设备设有自动和手动两种工作方式。

⑵启动和停车的控制:设备设有正转、停车、反转三按钮,以方便手动方式下的正、反转的切换。


棒材探伤设备电控系统

电气控制系统


钛合金棒材超声自动检查仪器具备的优点

(1)超声仪器:4通道数字式超声波探伤仪。

(2)探伤仪类型:完全数字化仪器,采用Win7/Win10操作界面。

(3)数据采集:具有采集和保存每个通道每次探伤波形的能力。

(4)显示方式: A型扫描图像和B型扫描图像显示。

(5)扫查覆盖率:为确保检测时超声声束能扫查到工件的整个被检区域(内外部纵、横向缺陷及壁厚),探头的螺旋扫查覆盖率应大于110%。

(6)缺陷定位示意图标记与棒材实际缺陷部位误差小于20㎜范围内。

(7)灵敏度余量:Φ3.2平底孔,反射波至基准高度为80%时大于18 dB,其噪声信号不超过10%。

(8)探伤仪、探头应符合NB/T47013.3-2015 《承压设备无损检测第三部分:超声检测》3.2条要求。

(9)缺陷记录:扫差范围内缺陷深度、位置、数量、波形幅度等数据。

(10)检验线速度: 10~60 m/min(每个通道/探头)同步可调,如完成Φ200×500㎜钛合金棒单支检测约1.5分钟左右。

(11)计算机存储量不得小于200万支钛合金棒溯源的检测数据和报告资料。

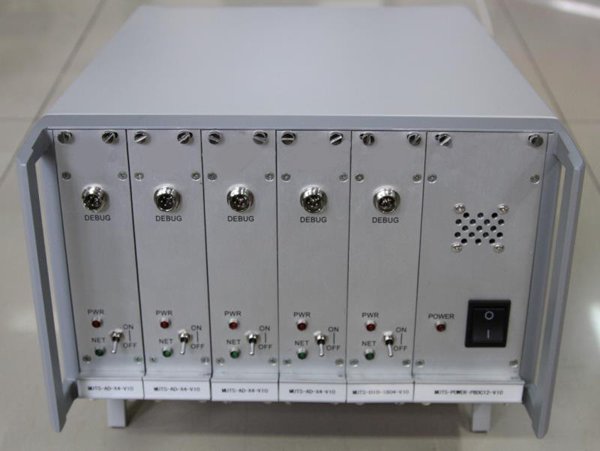

探伤设备主机


钛合金棒材超声自动检查仪器系统测试标准

(1)NB/T47013.3-2015 《承压设备无损检测第三部分:超声检测》

(2)JB/T 10061《A型脉冲反射式超声波探伤仪通用技术条件》

(3)JB/T 10062《超声波探伤用探头性能测试方法》

(4)仪器电器安全性能,应符合国家相关标准的规定。

(5)仪器增益范围:110dB;


买卖双方设计范围

该设备为交钥匙工程,卖方负责除土建以外的所有设备的设计、制造、材料采购、标准设备供应、出厂调试、运输、现场安装、调试、设备的售后服务。买方负责土建施工,建造操作室并提供一路动力供电电源、一路照明供电电源及二路接地端;卖方负责设备之间及其与操作室之间相关连接线路。卖方负责该设备机上气动配管、中间配管、分配器、阀台、连接头或法兰等,买方仅负责水源接口、压缩气总气源。没有在技术附件中明确的内容,又是该设备所必须的,将视为卖方供货范围,因此卖方对设备的完整性、技术的先进性和实用性负责,直到质保期结束(壹年—除人为因素外)。


钛合金棒材超声自动检查仪器质保期及售后服务

钛合金棒材超声自动检查仪器合格验收之日起,设备保用期为一年。在保期内,因设备设计或制造等卖方原因造成的损坏,卖方需要立即给予免费修复或更换,此工作一般应在2—3天内完成。


质保期外服务

(1)质量保证期过后,我公司同样提供免费电话咨询服务,并承诺提供产品上门维护服务。

(2)质量保证期过后,用户需要继续由我公司提供售后服务的,我公司将以最优惠价格提供售后服务


近期相似探伤设备业绩表

1、上海宝钢集团

2、包钢集团钢管有限公司

3、攀钢集团成都钢管厂

4、涟源钢铁集团

5、缅甸军工Myanmar DDI24

6、中国海洋石油集团有限公司

7、航天科工材料研究所

8、包钢综合企业集团公司

9、浙江蓝能燃气有限公司

10、新兴铸管集团

11、辽宁东大冷弯型钢有限公司

12、山东钢铁集团济钢板材有限公司

13、宽城天海压力容器有限公司

14、山东禹王管业集团

15、吉林京华制管有限公司

16、四川三洲特种钢管制造有限公司

17、江苏西姆莱斯钢管有限公司

18、林州凤宝管业有限公司

19、衡阳钢管有限公司

20、中洲泰瑞能源装备技术有限公司

21、河北天元管业有限公司

22、江苏振达钢管集团

23、山东墨龙石油机械有限公司

24、山东盛源钢管有限公司

25、山东金宝城钢管有限公司

26、山东金正阳钢管有限公司

27、山东烟台钢管总厂

28、山东临沂三元钢管公司

29、天津津南钢管厂

30、大连钢铁有限公司

31、江苏豪威富钢管公司

32、聊城申昊钢管有限公司

33、浙江宁波倍林钢管公司

34、哈尔滨钢管厂

35、大庆金力钢管公司

36、沈阳特种钢管有限公司

37、山东潍坊钢管有限公司

38、山东聊城京鑫

39、山东日照钢管有限公司

40、山东华恒钢管有限公司

41、山东润禾钢管有限公司

42、河北圣天钢管有限公司

43、沈阳运通钢管厂

44、沈阳立国钢管厂

45、山东昌乐宝都钢管厂

46、沈阳腾飞钢管厂

47、沈阳特种钢管厂

48、沈阳东明钢管厂

49、临沂恒昌钢管厂

50、临沂盛华钢管厂

51、辽宁海成金鑫钢管厂

52、辽宁海成亿达钢管厂

53、大连金州钢管厂

54、辽宁风城钢管厂

55、济南东智钢管厂

56、江苏虞东钢管厂

57、大庆胜利钢管公司

58、无锡南方钢管公司

59、无锡太湖锅炉公司

60、张家港不锈钢管公司

61、广东增城不锈钢管公司

62、江苏溧阳不锈钢管公司

63、天津市精通钢管有限公司

64、天津市津品钢管有限公司

65、宁波三基钢管有限公司

66、宁波泰恒钢管有限公司

67、山东三元钢管有限公司

68、无锡斯贝歇尔钢管制造有限公司

69、山东省北墅监狱

70、湖北大冶钢厂

71、无锡振达特种钢管有限公司

72、淮安振达钢管有限公司

73、东营浮瑞特钢管有限公司

74、青岛宝元钢管有限公司

75、大唐电力钢管公司

76、聊城中钢联钢管制造有限公司

77、烟台金裕丰钢管有限公司

78、烟台元铧钢管有限公司

79、山东聊城汇通管业

80、山东中正钢管有限公司

81、聊城亰鑫钢管有限公司

82、河南汇丰钢管有限公司

83、河南华隆钢管有限公司

84、东营市金舜钢管有限公司

85、天津钢管有限公司

86、渤海重工集团

87、成都格瑞特高压容器有限责任公司

88、广西柳钢集团

89、合肥特检院

90、哈尔滨锅炉厂

91、东方锅炉厂

92、贵州精工集团

93、日本小出株式会社广州小出钢管公司

94、乐陵福斯特钢管

95、济钢集团

96、德州兆维铁塔有限公司

97、昆明国际贸易公司(出口)

98、山东天海压力容器有限公司

99、山东永安气瓶有限公司

100、天津东鹏博大有限公司

101、南亮压力容器(上海)有限公司

102、临沂瑞源工贸有限公司

103、江苏国电新能源装备有限公司


长期的科学研究和生产实践中,我们综合国内无损检测设备的特点,消化吸收国外设备的特长,根据我国钢铁产品结构,研制生产了适合多种直径钢管的自动探伤设备。电控采用传感技术和微机控制,可实现全自动化探伤。大中小口径的涡流、超声在线自动检测设备,全部通过检测中心的认证,其中近十余项达到国内先进水平。在大口径涡流,超声波智能在线检测的关键核心技术上取得突破,取得了完全自主知识产权和国内先进的科技成果,形成涡流、超声系列化成套装备。目前产品达到或高于行业标准,技术水平高于国内,涡流探伤设备、超声探伤设备的探伤范围为∮5-∮1500。
